複雑な図面

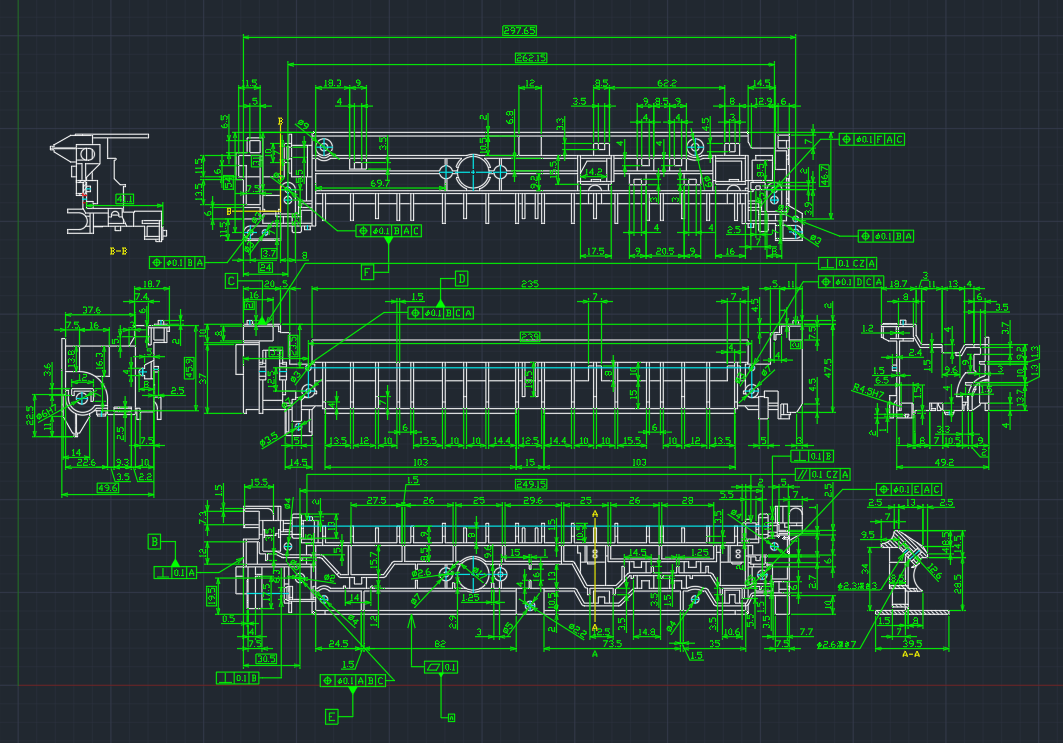

2022年7月13日(水) 本日の研修では、AutoCADを用いてプリンタの部品の一部であるベースを作成しました。
とても細かく複雑な形状をしているので、形状を作成するのにもかなり時間がかかってしまいました。
さらに、寸法を記入していくと補助線が重なりとても見えづらい図面になってしまいました。
図面はだれが見ても理解できるようなものにしないといけないので、寸法などを整理してなるべくすっきりとした図面にしていきたいです。
筆者:I.R.(機械系技術者)
