踊る自走車
2022年3月3日(木) 「踊る自走車」の研修が始まりました。
研修は私自身が1から「障害物を避ける車」、すなわち踊るような車を作ることが目標です。

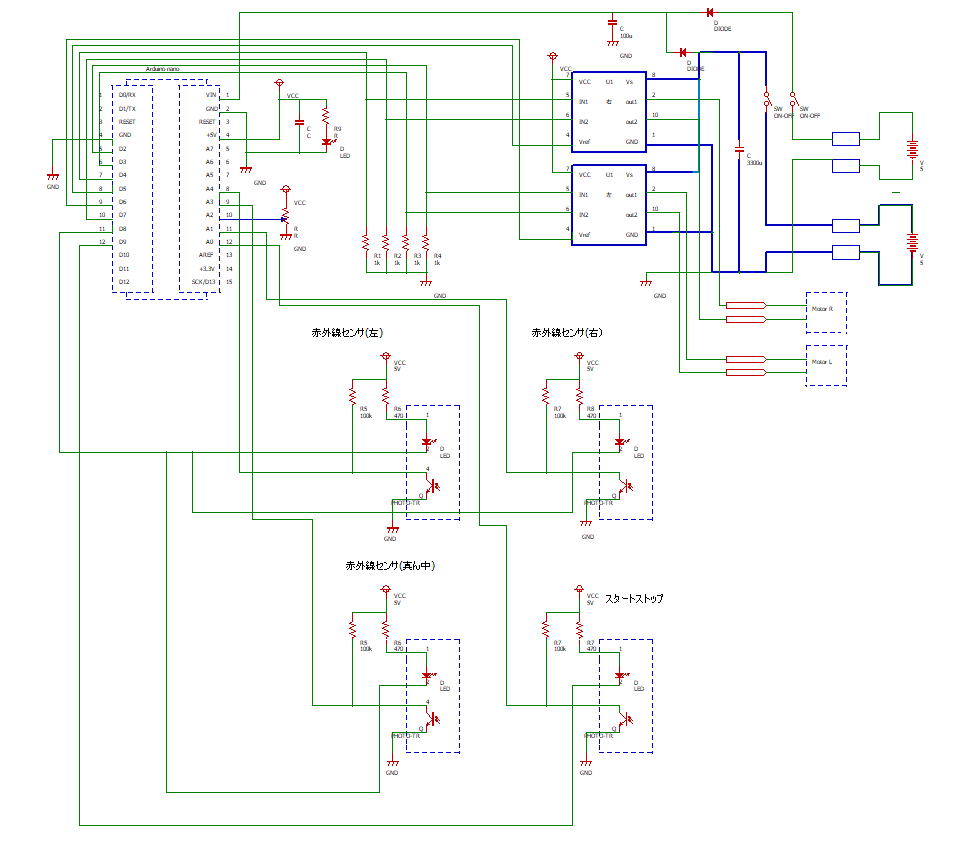

まず回路図は参考回路を用いて作成し、3つの赤外線センサをつけて安全性がより向上するようにしました。
回路図は複雑でしたが、なるべく確認しやすいような見易い回路作成を心掛けました。
2週間目はCATIAです。
まずは基本操作を学び、線形対称の方法やファイルの開き方などを覚えました。
その後、ソリッド、スケッチ、アセンブリなどを行いましたが、ソリッドでは図形の加工や角を丸くするといった作業を、アセンブリでは図形を組み合わせといった作業を行いました。
私はCATIAを触ったことがなかったので難しかったですが、ltspiceよりも3次元で見れるため、使いこなせるとより分かりやすい製図が出来るようになると感じました。
筆者:N.T.(電気・電子系エンジニア) タグ:電気・電子設計
