2021年12月16日(木) 今日は1日中、CATIAで3DCADの練習をしていました。

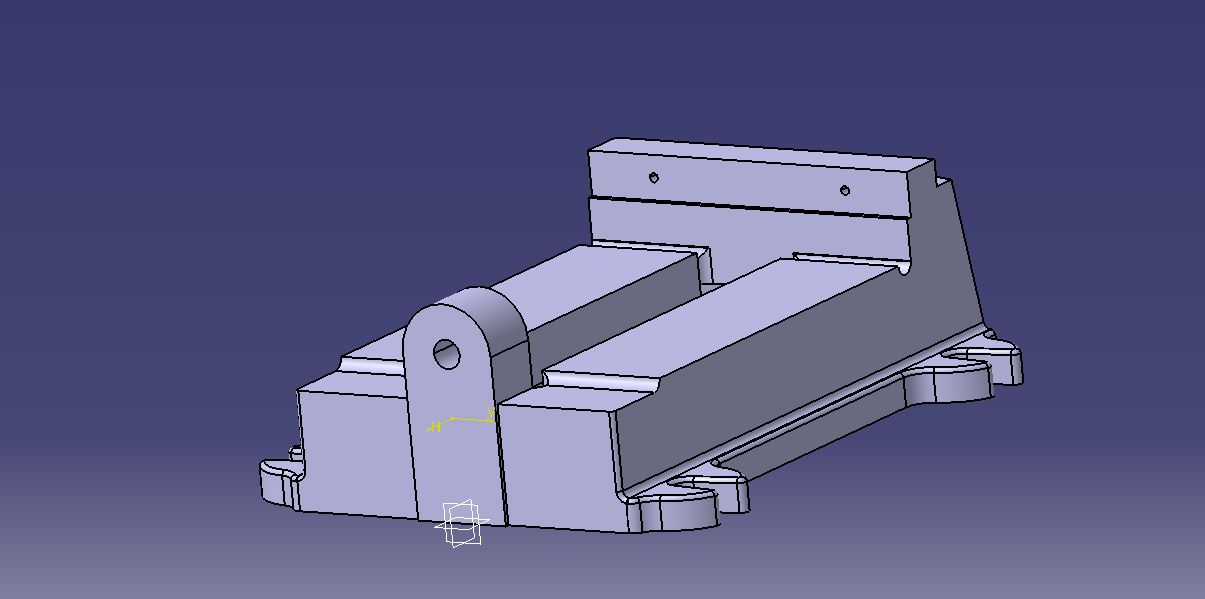

今回作成したのは、以前、私が手書き製図で書いた機械万力の本体部です。
手書きで書いていたときのイメージと、実際に3Dにすることで、その形があっているかを確認するために作りました。
一応の形にまでは、もっていくことが出来たので良かったです。
細かいところではありますが、やり方が分からなかった所が数ヶ所ありましたので、次回制作までに確認します。 筆者：W.Y.（機械設計研修生） タグ：機械設計
