発振回路の各部波形観測

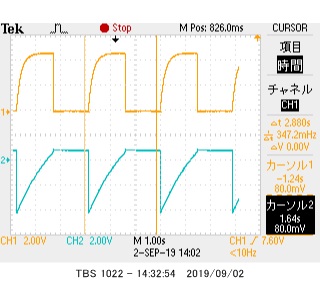

2019年12月5日(木)のブログ トランジスタと抵抗器によって作成された発振回路をオシロスコープを用いて観測しました。
発振回路での波形はとても興味深く、毎回計測した波形の形が個性的で、波形の形の理由を見つけるのが難しくも楽しみながら観測できました。
波形の計測はキレイに取れたので、オシロスコープの基本的な使い方や接続の仕方は問題ないことも確認できました。 筆者：K.M.(電気電子研修生) タグ：電気・電子設計
