ダイオードの動作特性計測

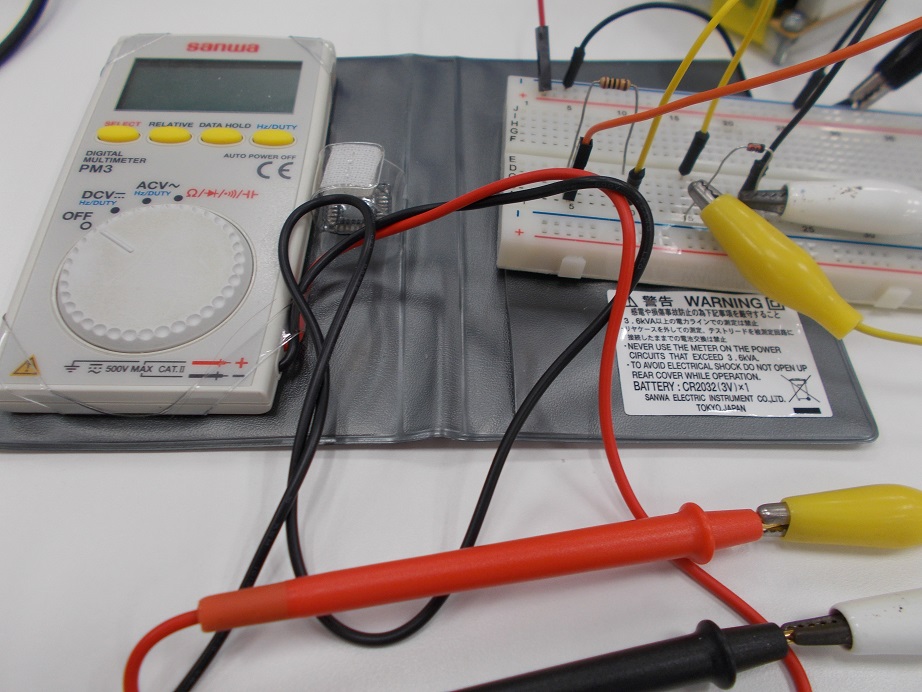

2019年11月21日(木) 今回の研修では、ダイオードの特性を回路を組むことで実際に体感しました。
ダイオードのデータシートからグラフを読み、抵抗器の限界値を求めた上で、可能領域の範囲内で抵抗器を変化させ、グラフを作成しました。抵抗器の限界値を求めてはいたものの、実際に回路を組んで電気を流す際には、ダイオードが壊れてしまうのではないかとヒヤヒヤしました。
計測終了後、ダイオードは無事に生還しました。 筆者：K.M.(電気電子研修生) タグ：電気・電子設計
