カウンタ回路

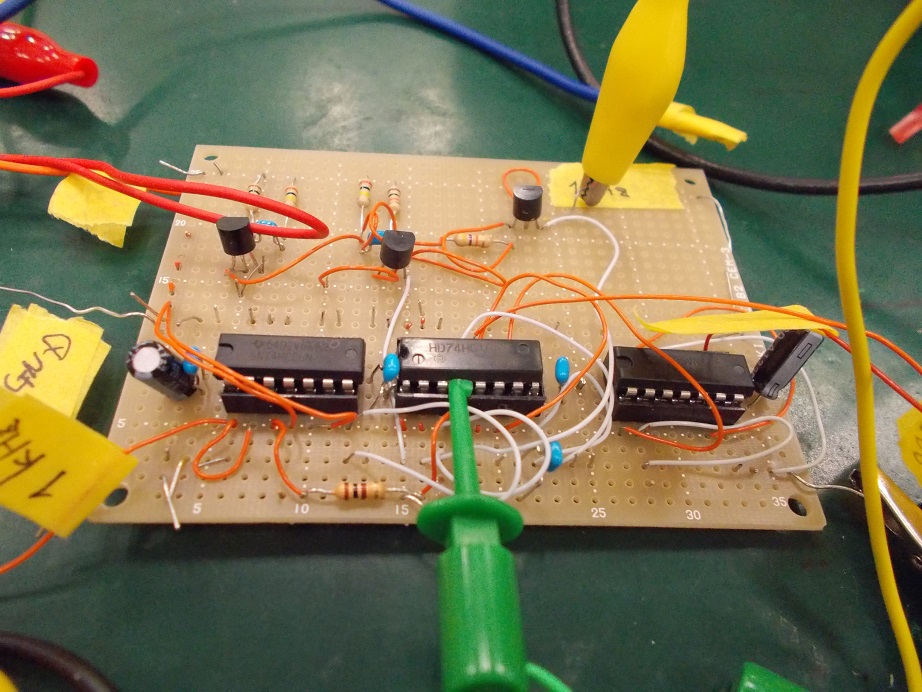

2019年11月7日(木) 「アナログデジタル回路基礎」研修の実習で、カウンタ回路を組み立てて測定を行いました。
カウンタ回路はJKフリップフロップで構成される回路です。測定を行ったところ、JKフリップフロップが正しく動作しませんでした。原因を調べたところ、波形のひずみで動作不良を起こすことがわかりました。
よって抵抗とコンデンサで波形が正しくなるように調整しましたが、入力データの精度が難しいと思いました。 筆者：T.Y.(電気・電子設計系研修生） タグ：電気・電子設計
