モータ制御回路作成中

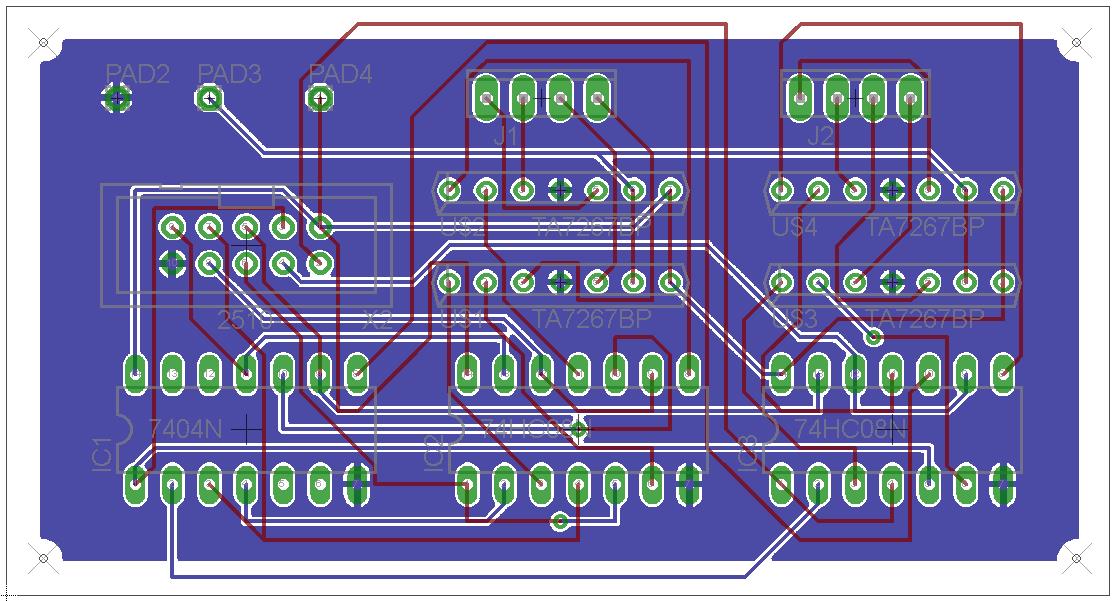

2017年4月3日（月） EAGLEを使用して４Drive回路を作成しています。AND回路、OR回路、モータードライバーIC、電源端子、接続コネクタ　小さな基板に詰め込んだのですが、2.54ピッチ基板では配線がとても無理な状態です。苦労して作ったけど実際に作成する日は無いかもね。 筆者：常見（組込担当） タグ：組込み系
