マイコンを使ってキャラクター表示

2024年1月25日(木) 今回、H8/3694Fマイコンを使ってLCDにキャラクターを表示させてみました。
LCDには8x5で1文字を表す領域があり、そこに黒の領域を設定することで”1”や”A”など表示することができます。

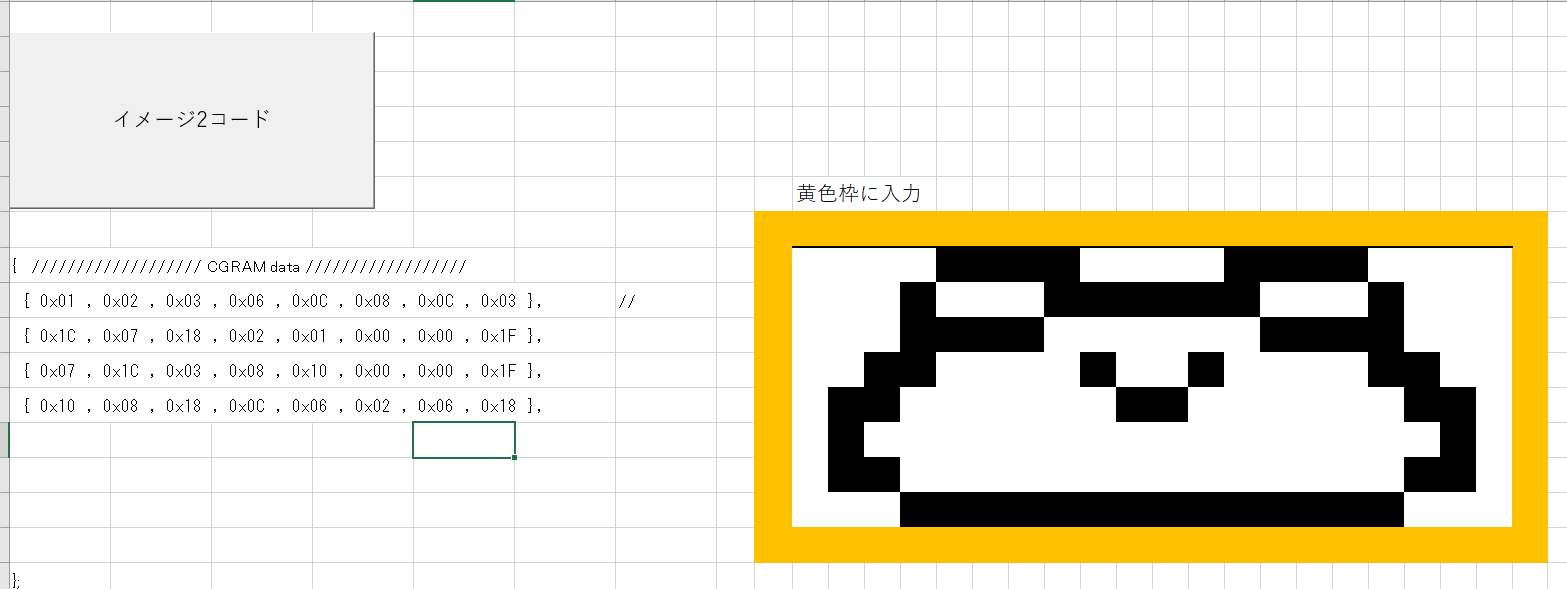

これを応用して、4文字分の8x20の領域にカエルやアヒルなどのドット絵を登録することでLCD上に表示できるようになりました。
また、自分で作った画像パターンを後から簡単に登録できるよう、追加しやすい構造に工夫しました。
遊び心があるだけではなく、業務へ向けての実践的な研修ができたので非常に自信がつきました。 筆者：T.S.(組込み研修生) タグ：組込制御
