部品の作図

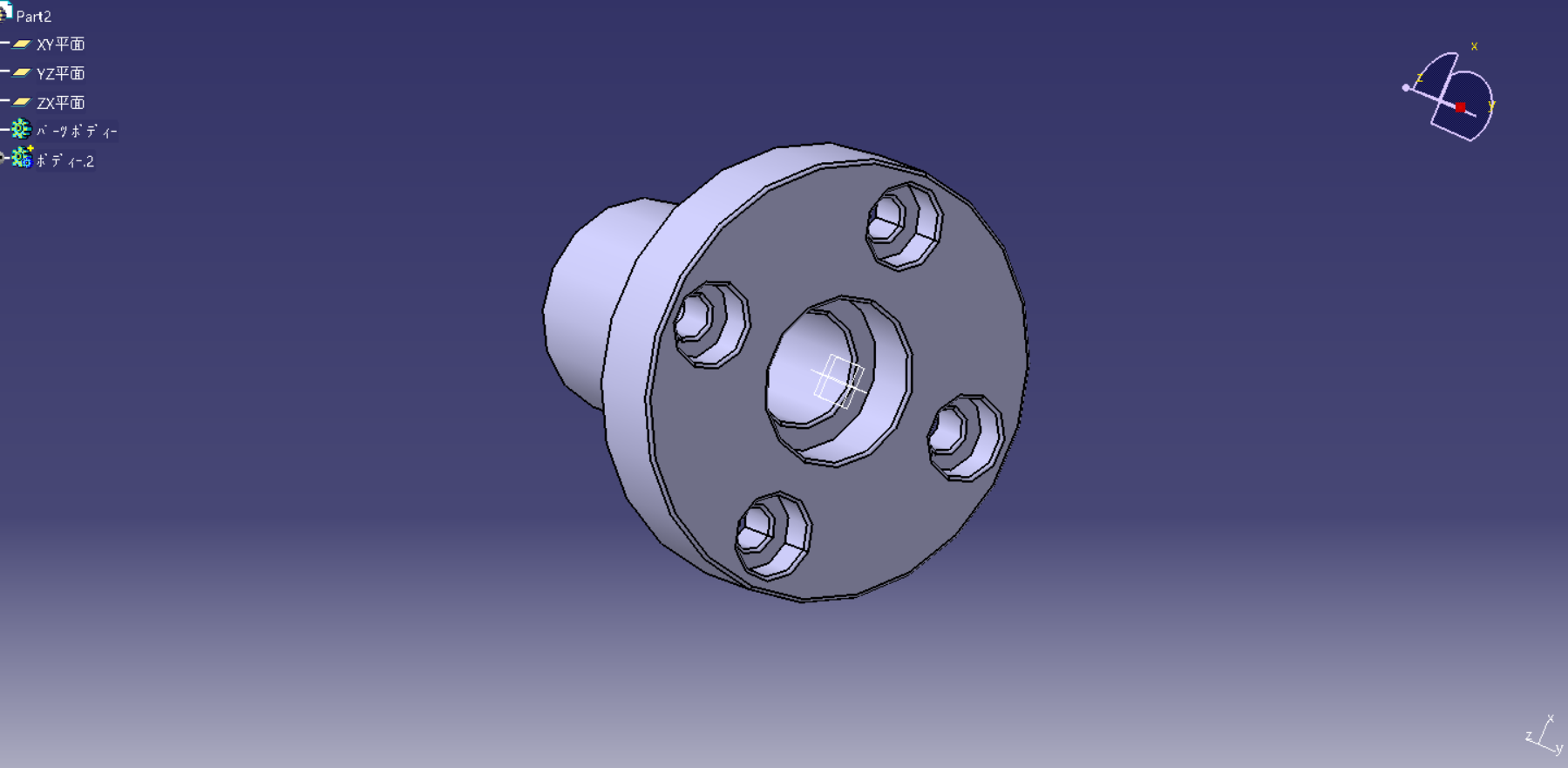

2024年1月11日(木) 本日の研修内容は、手書きで三面図・等角図を描き、その部品をCATIA　V5を使用し、モデリングを行いドラフティングまでするといった内容でした。
難しかった点は、円形状をしていたので等角図を描く際に、楕円になってしまうため描くことが難しかったです。
この研修で理解したことは、ノギスでの深さの図り方です。
今後、仕事でも活用できると思うので大きな進歩になったと思います。 筆者：K.Y.（機械系研修生） タグ：機械設計
