回路作成

2023年4月6日(木) 回路を基板上に作製し、動作確認を行いました。
動作確認には、オシロスコープを用いて計測します。
今回は、1kHzを出力するように回路の設計を行いました。

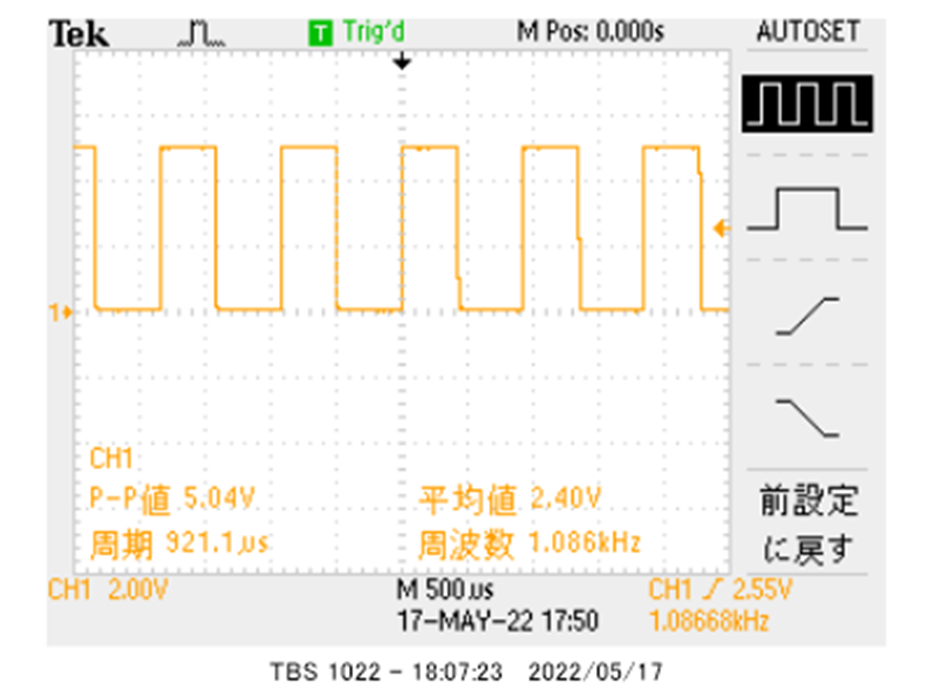

実際の波形が写真にある通り、約１kHzの周波数を出力させることができました。
他にも回路を作製しているので、上手く動作するようにミスなく設計していこうと思います。 筆者：K.R.（電気電子技術者） タグ：電気・電子設計
